无液氦低温强磁场共聚焦显微镜 - attoCFM系统
经过多年的发展,德国attocube公司生产的低温强磁场环境共聚焦显微镜attoCFM系统,成为了在纳米尺度研究量子点、量子器件光学性质的标准设备。
为提高图像质量,共聚焦显微镜需要在低温环境中工作,从而达到提高图像高分辨率、清晰光学谱图、锐化谱线和降低噪音的目的。同时,低温下散射和非辐射效应的减少,以及量子效率的提高,都有助于提高光学信号的强度,使得的研究发射能量与其他因素的关系成为可能。
attoCFM配备了全新的attoDRY系列无液氦的恒温器和磁场,以及全新扫描头attoCFM-MC。它简单易用,其模块化的设计满足了光学实验开放性与灵活性的要求,光致发光、荧光光谱(半导体纳米结构、量子点、纳米线、光子晶体)、拉曼光谱(石墨烯、碳纳米管、高温超导)、量子光学器件制作(原位刻蚀、自组织量子点等)等都可以由此实验平台实现。
主要特点与先进性 | |
+ 优异的系统稳定性,可以进行长时间的实验测量 + 采用模块化设计,主要光学部件可以快速、自由更换和升级(filter/polarizer/beamsplitters) + 兼容低温 mK环境中测量、强磁场 >15T环境中测量 + 完整的无液氦系统,可选配table-top或top-loading构造 + 优于衍射极限的空间分辨率 + 低温下5mmX5mmX5mm的样品定位与扫描范围 + *多三个光学通道 + 低温光学物镜NA=0.82 |
极强的拓展性、灵活性和稳定性

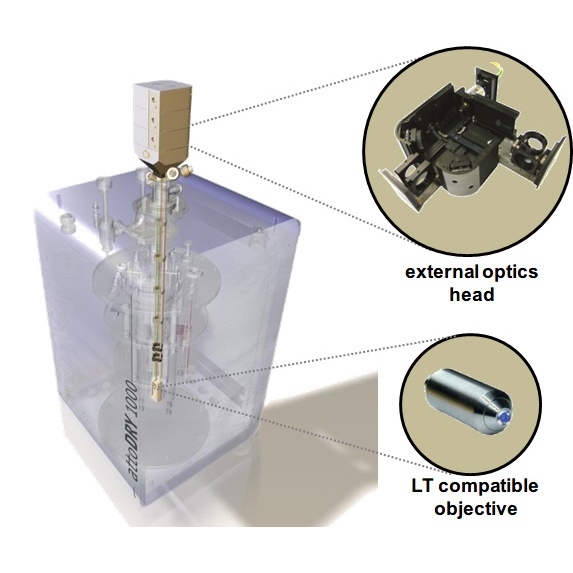

attoCFM I为低温无液氦free-beam配置,充分满足了高灵活性和开放性的要求。模块化的分光镜头位于恒温器外部,可自由更换光学部件,可独立的调节激发和接受端口,因此可以拓展进行Raman光谱研究,实现纳米尺度下样品定量表面性质表征。
attoCFM I性能非常稳定,可进行长时间实验测量(如下图右所示)。
attoCFM I技术特点 | attoCFM I主要技术参数 | |
+ 应用范围广泛,涵盖了从典型的CFM实验,到拉曼光谱测量等 + 高测量敏感度 + 样品表面大范围定位 5mmx5mmx5mm,4K + 可升级到MFM、SHPM、SNOM和STM功能 + 30um x 30μm扫描范围,4K + 变温范围:mK - 373K + 兼容磁场,**15Tesla + 兼容1"和2"孔径的恒温器和磁体,包括Quantum Design - PPMS + 低温物镜NA=0.82 + 外置CCD,用于在低温下观测样品位置,视野范围75um | + 显微镜光路:*多三个光路(1个激发光路/1个探测光路/可选光路),每个光路中的光学部件可自由快速更换 + 低温物镜:NA=0.82,WD=0.4mm,confocal分辨率~550nm(@635nm激光) + 低温样品视野范围:~75μm(attoDRY),~56μm(attoLIQUID) + 样品定位步长:0.05-3μm @ 300K; 10-500nm @ 4K + 样品定位范围:5 X 5 X 5 mm3 + 变温范围:mK - 300K(取决于恒温器配置) + 磁场强度:0 - 15T (取决于磁体配置) + 工作真空:1X10-6mbar - 1bar (He交换气氛) |
attoCFM I 的两种配置:Faraday与Voigt Geometry
低温强磁场共聚焦显微镜的研究中,一般有磁场方向与样品表面垂直与平行两种实验架构。德国attocube公司的attoCFM I新设计的样品托与低温物镜结合可以有Faraday与Voigt Geometry两种配置(如下图)来实现磁场方向与样品表面垂直或者平行两种实验架构。
上图:图左为Faraday Geometry(磁场方向与样品表面垂直),右图为Voigt Geometry(磁场方向与样品表面平行)
上图: Faraday Geometry与Voigt Geometry两种配置的光路图与样品托
用户单位
attocube公司产品以其稳定的性能、极高的精度和良好的用户体验得到了国内外众多科学家的认可和肯定,在全球范围内有超过了130多位低温强磁场显微镜用户。attocube公司的产品在国内也得到了低温、超导、真空等研究领域**科学家和研究组的欢迎......
国内部分用户:
北京大学 中国科技大学 中科院物理所 中科院武汉数学物理所 中科院上海应用技术物理研究所 复旦大学 | 清华大学 南京大学 中科院半导体所 上海同步辐射中心 北京理工大学 哈尔滨工业大学 |
中国科学院苏州纳米技术与纳米仿生研究所…… |
国外部分用户:
