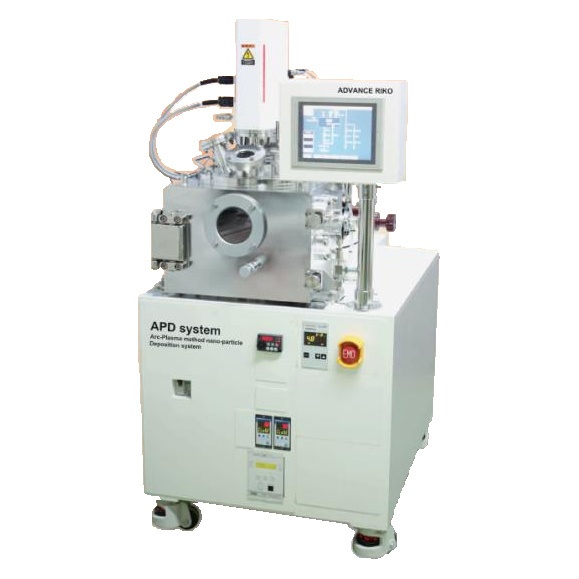

电弧等离子体沉积系统
电弧等离子体沉积系统的图片
参考报价:
面议
品牌:
关注度:
288
样本:
暂无
型号:
产地:
日本
信息完整度:
典型用户:
暂无
索取资料及报价
认证信息
高级会员 第 2
名 称:量子科学仪器贸易(北京)有限公司
认 证:工商信息已核实
访问量:116787
手机网站
扫一扫,手机访问更轻松
产品分类
公司品牌
品牌传达企业理念
产品简介

电弧等离子体沉积系统

日本ADVANCE RIKO公司致力于电弧等离子体沉积系统APD)利用脉冲电弧放电将电导材料离子化,产生高能离子并沉积在基底上,制备纳米级薄膜镀层或纳米颗粒。

电弧等离子体沉积系统利用通过控制脉冲能量,可以在1.5nm到6nm范围内精确控制纳米颗粒直径,活性好,产量高。多种靶材同时制备可生成新化合物。金属/半导体制备同时控制腔体气氛,可以产生氧化物和氮化物薄膜。高能量等离子体可以沉积碳和相关单质体如非晶碳,纳米钻石,碳纳米管 形成新的纳米颗粒催化剂。

主要应用领域

  • 制备新金属化合物,或制备氧化物和氮化物薄膜(氧气和氮气氛围)

  • 制备非晶碳,纳米钻石以及碳纳米管的纳米颗粒

  • 形成新的纳米颗粒催化剂(废气催化剂,挥发性有机化合物分解催化剂,光催化剂,燃料电池电极催化剂,制氢催化剂)

  • 用热电材料靶材制备热电效应薄膜

技术原理

  1. 在触发电极上加载高电压后,电容中的电荷充到阴极(靶材)上。

  2. 真空中的阳极和阴极(靶材)间,电子形成了蠕缓放电,并产生放电回路,靶材被加热并形成等离子体。

  3. 通过磁场控制等离子体照射到基底上,形成薄膜或纳米颗粒。

适用性

APD适用于元素周期表中大部分高导电性金属,合金以及半导体。所用原料为直径10mmX17mm长圆柱体或管状体,且电阻率小于0.01 ohm.cm。下面的元素周期表显示了可制备的材料,绿色代表完全适用,黄色代表在一定条件下适用。

产品特点

1. 系统可以通过调节放电电容选择纳米颗粒直径在1.5nm到6nm范围内。

2. 只要靶材是导电材料,系统就可以将其等离子体化。(电阻率小于0.01ohm.cm)

3. 改变系统的气氛氛围,可以制备氧化物或氮化物。石墨在氢气中放电能产生超纳米微晶钻石。

4. 用该系统制备的活性催化剂效果优于湿法制备。

5. Model APD-P支持将纳米颗粒做成粉末。Model APD-S适合在2英寸基片上制备均匀薄膜。

APD制备的Fe-Co纳米颗粒的SEM和EDS图谱

系统参数

1. 真空腔尺寸:400X400X300长宽高

2. 抽空系统:分子泵450L/s

3. 电弧等离子体源:标配一个,*多3个

4. 沉积气压:真空或者低气压气体(N2, H2,O2,Ar)

5. 靶材:导电材料,外径10mm,长17mm

6. 靶材电阻率:小于0.01欧姆厘米

7. 电容:360uF X5 (可选)

8. 脉冲速度:1,2,3,4,5 Pulse/s

9. 操作界面:触摸屏

10. 放电电压:70V-400V (1800uF下**150V)

APD-P 粉末容器:直径95mm 高30mm

形成粉末的速度:13-20cc (随颗粒尺寸和密度变化)

旋转速度:1-50rpm
