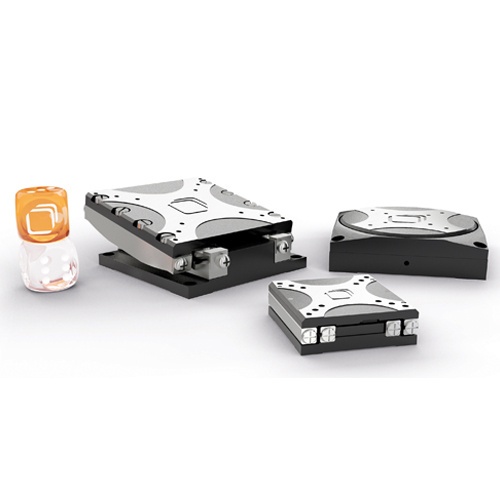

室温纳米精度位移台-attoECS
德国attocube公司是世界上**的极端环境纳米精度位移器制造商，其生产的位移器以稳定而优异的性能，原子级定位精度，纳米位移步长和厘米级位移范围受到科学家的肯定和赞誉。 attoECS系列纳米位移台在提供极高精度位移控制的同时，保证了优异而极高的稳定性能，适用于室温、大气到超高真空环境中，负载可达几公斤，行程达到50mm，*小步长50nm，配备的光学位移传感器可将位移精度控制到10nm，提供多维度位移功能。 |
attoECS位移台应用领域
加速器及同步辐射 | 计量测量学 |
半导体 | 空间科学 |
attoECS位移台特点
+ 在厘米级的行程范围内，达到纳米级高精度位移控制
+ 极高的机械稳定性
+ 位移驱动电压<45V，无需高压屏蔽
+ 10nm位移精度，+/-200nm位移重复性，<0.01% **精度
+ 特殊材质，兼容各种光学实验环境和超高真空环境
+ 快速样品更换装置
设备型号
ECS系列纳米位移台
ECS系列线性位移器采用闭环（/NUM光栅式反馈）或开环控制，典型单步位移步长为： 50nm。位移范围**为：50mm。位移器尺寸*小为：30X30 mm。负载**24Kg。
线性纳米精度位移台 | ||||
型号 | 尺寸mm3 (长宽高) | 步长 | 行程(mm) | 载重(N) |
ECSx3030 | 30x30; 9.5 | 50nm | 20 | 90 |
ECSx3030/NUM | ||||
ECSx3040 | 30x40; 9.5 | 50nm | 25 | 120 |
ECSx3040/NUM | ||||
ECSx3050 | 30x50; 9.5 | 50nm | 30 | 150 |
ECSx3050/NUM | ||||
ECSx3060 | 30x60; 9.5 | 50nm | 35 | 180 |
ECSx3060/NUM | ||||
ECSx3070 | 30x70; 9.5 | 50nm | 40 | 210 |
ECSx3070/NUM | ||||
ECSx3080 | 30x80; 9.5 | 50nm | 50 | 240 |
ECSx3080/NUM | ||||
ECSx5050 | 50x50; 9.5 | 50nm | 30 | 150 |
ECSx5050/NUM | ||||
ECSxy5050 | 50x50; 16.4 | 50nm | 25x25 | 150 |
ECSxy5050/NUM | ||||
ECSz5050 | 50x50; 32 | 30nm | 8 | 8 |
ECSz5050/NUM | ||||
ECR系列旋转台
ECR系列旋转台技术参数表
ECR系列旋转器采用闭环（/NUM光栅式反馈）或开环控制，
典型步长为： 0.4m°。可360度连续旋转。
旋转台尺寸*小为：30 mm × 30 mm。负载**2Kg。
高精度旋转台 | ||||
型号 | 尺寸mm3 (长宽高) | 步长 | 行程 | 载重(N) |
ECR3030 | 30x30; 13.5 | 0.4m° | 360度 （连续旋转） | 20 |
ECR3030/NUM | ||||
ECR4040 | 40x40; 14.5 | 0.2m° | 360度 （连续旋转） | 20 |
ECR4040/NUM | ||||
ECR5050hs | 50x50; 13.5 | 0.2m° | 360度 （连续旋转） | 20 |
ECR5050hs/NUM | ||||
ECG系列倾角台
ECG系列倾角台技术参数表
ECG系列倾角台采用闭环（/NUM光栅式反馈）或开环控制，典型步长为： 0.4m°。
倾角范围：10°。倾角台尺寸为：50 mm × 50 mm。负载**1000g。
高精度倾角台 | ||||
型号 | 尺寸mm3 (长宽高) | 步长 | 行程 | 载重(N) |
ECGt5050 | 50x50; 17 | 0.1m° | 10° | 10 |
ECGt5050/NUM | ||||
ECGp5050 | 50x50; 17 | 0.1m° | 10° | 10 |
ECGp5050/NUM | ||||
应用案例
■ attocube纳米位移台在大尺寸昆虫自然色三维高分辨率成像的应用
keyword：高分辨三维成像； 纳米精度位移台； C-SIM
高分辨率三维成像技术在生物领域已经有非常多的应用。然而，当研究大型标本时，如厘米大小的昆虫，现有的三维成像工具往往非常耗时。此外，大多数3D成像系统无法得到标本的自然颜色信息。
为了突破现有3D成像的局限性，中国科学院西安光学精密机械研究所瞬态光学与光子技术国家重点实验室姚保利课题组出了一种基于结构照明的方法，能够提供大的视场三维图像方法。采用这种方法，获得了580nm横向分辨率的自然彩色全尺寸昆虫的三维图像和三维形态数据。这种方法提供了一种很有前景的方法，可以用在不同类型的昆虫学研究，包括分类学、进化学、仿生学，发育生物学、功能形态学、古生物学、林业等。
实验采用全新设计的彩色结构化照明显微镜（C-SIM），C-SIM中集成了德国attocube 的纳米精度位移台ECS3040（行程为25mm，分辨率1nm，精度50nm），这也是能够得到纳米级分辨率的三维全彩图像的关键。
两种中华虎甲的三维成像结果
参考文献
Vol. 27， No. 4 | 18 Feb 2019 | OPTICS EXPRESS 4845
用户单位
attocube公司产品以其稳定的性能、极高的精度和良好的用户体验得到了国内外众多科学家的认可和肯定，在全球范围内有超过了130多位低温强磁场显微镜用户。attocube公司的产品在国内也得到了低温、超导、真空等研究领域**科学家和研究组的欢迎......
国内部分用户
北京大学 中国科技大学 中科院物理所 中科院武汉数学物理所 中科院上海应用技术物理研究所 复旦大学 | 清华大学 南京大学 中科院半导体所 上海同步辐射中心 北京理工大学 哈尔滨工业大学 |
中国科学院苏州纳米技术与纳米仿生研究所…… | |
